Brownfield & revamping
Modificarea unei instalații
industriale existente
Proiectarea unei modificări fără a lucra pe o realitate presupusă.
Adăugarea unei linii, înlocuirea unui echipament, creșterea unei capacități sau reorganizarea unei unități este o operațiune brownfield. Modificarea trebuie să se înscrie într-un mediu deja construit, aflat în funcțiune, transformat de-a lungul anilor și uneori documentat imperfect.
Moreau Engineering preia întregul lanț, de la relevarea existentului până la documentele de fabricație și asistența pe șantier. Scanarea 3D furnizează geometria. Inspecția și documentele furnizează contextul tehnic. Ingineria transformă cele două în decizii constructibile.
Din 2005 realizăm proiecte de proces și de conducte pentru instalații industriale existente, lucrând după codurile și standardele de documentație ale clienților noștri.
Pe un sit existent, primul risc nu se află în traseul nou. Se află în distanța dintre instalația așa cum este și reprezentarea folosită pentru a proiecta.
Planurile disponibile descriu de obicei o stare anterioară: construcția inițială, ultima extindere documentată sau un dosar as-built incomplet. Exploatarea a continuat de atunci. S-au adăugat racorduri, s-au înlocuit componente, s-au mutat suporturi, s-au dezafectat linii. Fiecare dintre aceste schimbări a putut fi necesară și corect executată fără să ajungă vreodată în toate documentele afectate.
Măsurătorile noastre interne confirmă că această distanță este structurală. Ele acoperă unsprezece instalații examinate în cadrul unor campanii de audit repetate. Diametrul este singura abatere pe care am întâlnit-o pe fiecare dintre ele; clasa de conducte și presiunea nominală urmează, prezente pe nouă instalații din unsprezece. Dintre aceste trei atribute, diametrul și clasa concentrează aproape nouă abateri din zece. Nu este urma câtorva erori izolate: este un tipar regulat, iar el exclude tratarea documentației existente ca adevăr de teren fără a o califica mai întâi.
Consecința nu rămâne niciodată închisă în document. Un DN greșit poate schimba calculul hidraulic, poate orienta alegerea spre componenta greșită, poate corupe lista de materiale și poate ajunge până la prefabricare. Abaterea iese atunci la iveală la montaj, când fereastra de oprire, echipele și utilajele de ridicat sunt deja angajate.
O clasă de conducte greșită afectează materialul, grosimea peretelui, îmbinările, garniturile și fitingurile admisibile. Ea poate face ca verificarea mecanică, comanda de material și controlul documentar să devină incompatibile între ele. O presiune nominală inexactă poate duce la alegerea unor vane sau flanșe incompatibile cu condițiile reținute. În fiecare dintre aceste cazuri eroarea inițială este documentară, dar consecința ei devine tehnică, contractuală și operațională.
Abaterile recurente ale unei instalații existente
Linii dezafectate care există încă în documente
O linie scoasă din funcțiune este rareori ștearsă din P&ID sau din planul de amplasare. Ea ocupă atunci un loc teoretic pe un rack, păstrează un indicativ în registru sau întreține o ambiguitate asupra procesului. Se întâmplă și invers: o linie prezentă pe teren poate lipsi din dosar.
Coerența registrului trebuie verificată, nu doar aspectul lui grafic. Un indicativ de linie atribuit de două ori se numără printre abaterile pe care auditurile noastre le întâlnesc pe marea majoritate a instalațiilor. O identificare ambiguă se propagă apoi în izometrice, în listele de linii, în cererile de aprovizionare, în dosarele de probe și în procedurile de izolare.
Racorduri adăugate în anii de exploatare
Un punct de prelevare, o purjă sau un racord de utilități poate fi adăugat în timpul unei opriri fără ca toate documentele să fie revizuite. Geometria singură stabilește că racordul este acolo; ea nu stabilește funcția, statutul sau condițiile lui de serviciu. Constatarea trebuie apropiată de P&ID, de registrul liniilor și de ceea ce știe echipa de exploatare.
Vane care nu mai corespund schemei
Abaterile la vane între schemă și model se numără printre cele mai frecvent înregistrate. O vană înlocuită nu are neapărat același gabarit, aceeași cotă între fețe, aceeași acționare sau aceeași cerință de acces. Pentru un studiu de revamping, aceste diferențe influențează racordul, demontabilitatea, accesul pentru mentenanță și uneori suporturile.
Atribute incompatibile pe aceeași linie
Diametrul și clasa de conducte sunt de departe cele două atribute care diverg cel mai mult: dintre abaterile de diametru, de clasă și de presiune nominală pe care le înregistrăm, ele reprezintă aproape nouă din zece. Diametru incoerent în interiorul aceleiași linii, clase amestecate de-a lungul unui traseu și o clasă greșită la nivel de componentă revin de la o instalație la alta.
Aceste constatări trebuie instruite. Unele corespund unei reduceri reale sau unei tranziții de clasă corect proiectate, dar prost documentate. Altele arată o atribuire greșită. Metoda nu este de a corecta automat o valoare: este de a face abaterea vizibilă, de a-i căuta justificarea și de a valida formal datele care vor alimenta studiul.
Instrumentație diferită de cea folosită la pregătirea lucrărilor
Instrumentația se numără de asemenea printre abaterile recurente dintre schemă și model. Un traductor mutat, o buclă modificată sau o funcție adăugată pot afecta analiza de risc, secvențele de operare și procedura de izolare. Confruntarea dintre teren, P&ID și datele de patrimoniu trebuie deci să aibă loc înainte ca revampingul să fie definit în detaliu.
Suporturi și gabarite modificate
Un suport mutat pentru a elibera un acces schimbă potențial deschiderile, sarcinile transmise și comportarea liniei la dilatare. Scanarea îi înregistrează poziția vizibilă, dar nu înlocuiește nici identificarea tipului de suport, nici verificarea mecanică.
Izolația creează o ambiguitate suplimentară. Scanerul măsoară suprafața ei exterioară; el nu deduce în mod fiabil DN-ul, grosimea izolației sau starea țevii de dedesubt. Pe un rack dens, câțiva centimetri decid totuși dacă o linie nouă poate trece, dacă sudura este accesibilă și dacă o componentă poate fi demontată.
Pe ansamblul releveelor analizate, ponderea mediană a constatărilor clasificate drept critice se situează la o treime. Subiectul nu este deci doar punerea în ordine a desenelor. O constatare critică este un punct care trebuie rezolvat înainte de a proiecta sau de a interveni în siguranță.
Această pondere variază considerabil de la o instalație la alta, iar distanța dintre un sit bine ținut și un patrimoniu documentar lăsat deoparte este substanțială. Este o informație utilă în sine: starea reală a unui dosar nu se ghicește, se măsoară.
Această calificare schimbă modul de pregătire a unui proiect. Nu orice abatere cere același răspuns. Unele pot fi corectate în documentație. Altele cer o verificare suplimentară, o decizie de proces, o măsurătoare prin contact, o deschidere a izolației sau o validare din partea exploatării. Registrul de abateri devine astfel un instrument de arbitraj: el separă ceea ce este cunoscut, ceea ce este incoerent și ceea ce rămâne de confirmat.
Într-un proiect brownfield, punctul de racord nu se alege doar pe traseul cel mai scurt. El comandă pregătirea opririi, posibilitatea de a izola tronsonul, operațiunile de golire, spălare sau inertare, accesul pentru sudură și control și coactivitatea cu unitățile vecine.
Alegerea depinde între altele de natura fluidului, de presiuni și temperaturi, de poziția reală a organelor de izolare, de etanșeitatea așteptată de la ele, de volumul de pus în siguranță și de durata de oprire acceptabilă. Un racord pe o linie izolabilă în timpul unei opriri planificate, o intervenție pe un tronson de golit și inertat și o intervenție sub presiune nu sunt variante geometrice echivalente. Ele țin de scenarii de intervenție diferite.
Informația decisivă este de obicei distribuită între mai mulți interlocutori. Procesul cunoaște condițiile de serviciu. Exploatarea știe ce se poate izola și în ce condiții. Mentenanța cunoaște accesibilitatea reală și precedentele. HSE stabilește condițiile de punere în siguranță. Ingineria reunește aceste constrângeri și verifică dacă ele rămân compatibile cu traseul, cu suporturile, cu prefabricarea și cu fazarea.
De aceea instruim racordurile încă de la relevare. Modelul nu servește doar la a verifica dacă o linie încape. El trebuie să permită verificarea faptului că linia poate fi construită, controlată, exploatată și întreținută în scenariul reținut.
De la realitatea de teren la un proiect constructibil
Reality Baseline

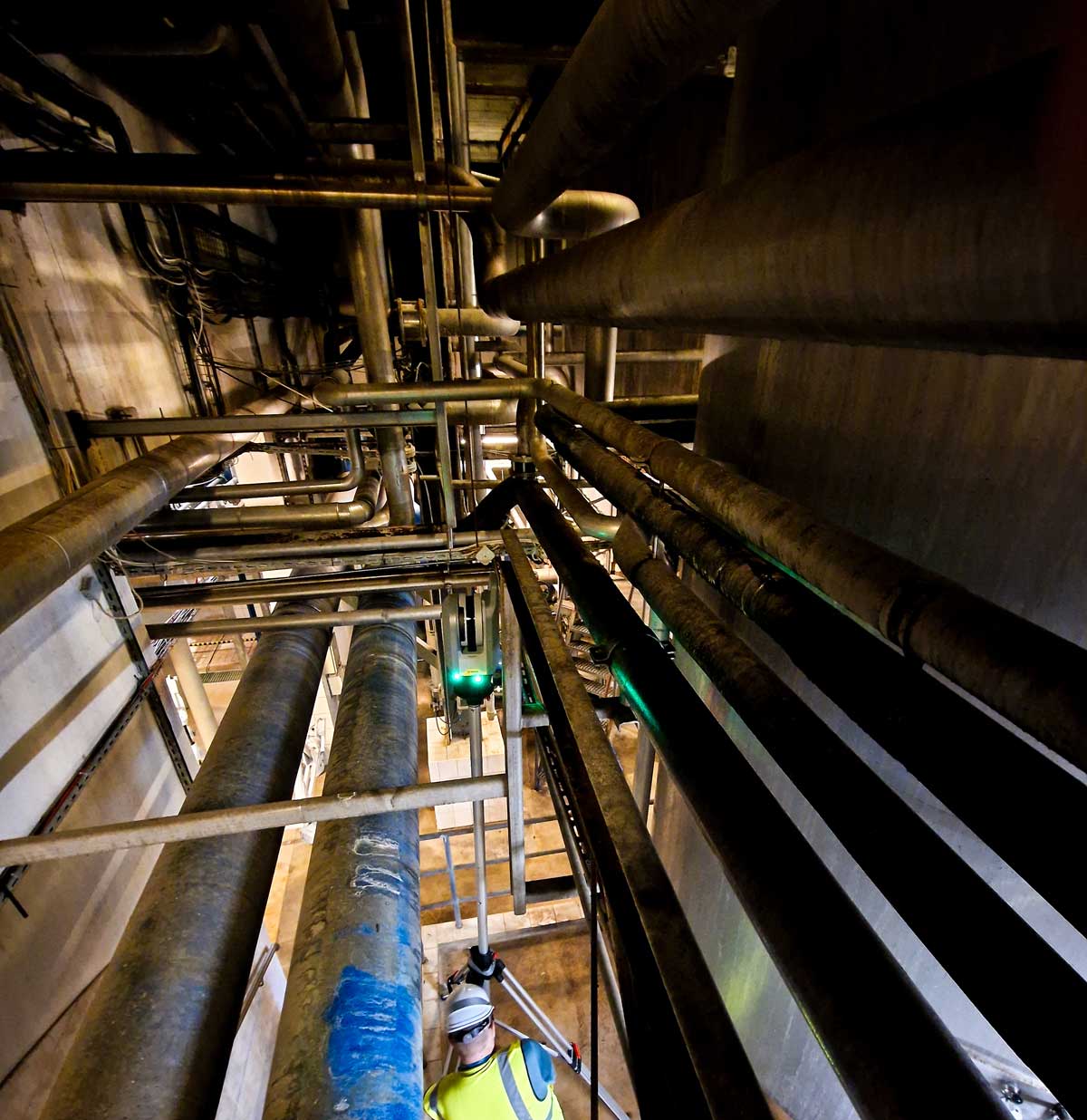

Începem prin a defini perimetrul util: zona de modificat, interfețele, racordurile, rack-urile traversate, accesele și echipamentele vecine. Relevarea laser se face pe teren cu un Trimble X7. Stațiile sunt recalate într-un nor de puncte coerent, livrabil în format E57.
Norul de puncte este doar una dintre componentele referinței. Îl completăm cu inspecție vizuală, măsurători punctuale, citirea plăcuțelor și marcajelor accesibile și analiza P&ID-urilor, listelor de linii, planurilor și dosarelor disponibile. Abaterile nu sunt corectate în tăcere: ele sunt înregistrate și calificate.
Această referință a realului poate fi pusă la dispoziție în SAMP.AI ca Shared Reality: un mediu 3D navigabil, P&ID-uri asociate, echipamente căutabile, măsurători și legături către informația disponibilă. SAMP nu înlocuiește nici Plant 3D, nici sistemele master ale clientului. El oferă un context comun pentru a înțelege existentul și a împărtăși deciziile.
Brownfield Engineering
Proiectarea se face în AutoCAD Plant 3D și se verifică în Navisworks după caz. Elaborăm amplasările, traseele, punctele de racord, notele de calcul și de flexibilitate, suporturile, izometricele de fabricație și listele de materiale incluse în perimetru.
Modelul nou este confruntat cu Reality Baseline. Interferențele vizibile sunt rezolvate înainte de șantier. Constrângerile care nu se deduc din geometrie sunt purtate ca ipoteze sau puncte deschise până la validarea lor.
Pregătirea lucrărilor și asistență pe șantier
Livrabilele sunt organizate pentru consultare, prefabricare și montaj. După caz, susținem analizele de constructibilitate, tratarea întrebărilor tehnice și actualizarea documentelor după lucrări.
Scopul nu este să pretindem că orice incertitudine poate fi eliminată. Este să mutăm cât mai multă incertitudine în faza de proiectare, unde ea poate fi încă arbitrată fără a consuma fereastra de oprire.
Digital Handover și Asset Continuity
După lucrări, documentele validate și starea as-built trebuie să intre în patrimoniul sitului. Norul de puncte, modelul, P&ID-urile, izometricele, listele de materiale și registrul liniilor sunt predate în formatele convenite. Shared Reality poate păstra legăturile utile între geometrie, scheme și echipamente, în timp ce CMMS, EDMS, ERP sau SCADA rămân sistemele master.
Această continuitate evită ca proiectul următor să repornească de la o imagine învechită. Ea se sprijină în primul rând pe o guvernanță clară: sisteme master identificate, formate convenite, responsabilități de validare și reguli de actualizare după lucrări.
Un scaner măsoară suprafețele vizibile din fiecare stație. El nu măsoară grosimea rămasă a peretelui, nu detectează singur coroziunea sub izolație și nu vede nici interiorul echipamentelor, nici zonele mascate. El nu deduce în mod fiabil un material, o clasă sau o condiție de serviciu dintr-o formă.
Zonele de umbră trebuie deci identificate în releveu. Ele pot fi reduse prin stații suplimentare, tratate în timpul unei opriri sau păstrate ca limite explicite de acoperire. O dată neobservată nu trebuie transformată niciodată în certitudine grafică.
Indicativele, sensurile de curgere, clasele, materialele și funcțiile instrumentelor provin din mai multe surse: marcaje vizibile, plăcuțe, documente, discuții cu echipele de pe sit și măsurători prin contact. Când aceste surse diverg, păstrăm divergența până la arbitraj. Un model neted, construit pe atribute presupuse, este mai periculos decât unul care își arată limitele pe față.
Un proiect se conduce în referențialul propriu al clientului. După caz, acesta poate include EN 13480 sau ASME B31.3, Directiva echipamentelor sub presiune 2014/68/UE, cerințele ATEX, clasele de conducte, convenția de indicativizare a liniilor și standardele de suportare ale sitului.
Perimetrul de livrare poate cuprinde norul de puncte E57, modelul Plant 3D, P&ID-urile revalidate, planurile de amplasare, notele de calcul și de flexibilitate, planurile de instalare a suporturilor, izometricele de fabricație, listele de materiale și registrul de abateri. Fiecare livrabil, formatul lui, revizia de intrare și nivelul lui de validare sunt definite la încadrare.
Trimiteți-ne perimetrul modificării, documentele existente chiar învechite, normele aplicabile, condițiile de serviciu cunoscute și termenele care comandă proiectul: oprire, consultare, comandă de material sau punere în funcțiune. Vă întoarcem o primă lectură structurată: date utilizabile, incoerențe vizibile, informații lipsă, perimetrul de relevare pe care îl recomandăm și livrabilele necesare pentru a trece de la un existent presupus la un proiect brownfield constructibil.
Întrebări tehnice frecvente
Se poate face relevarea cu instalația în funcțiune?
Cea mai mare parte a achiziției geometrice este posibilă în funcționare normală, din zonele autorizate și accesibile. Asta nu înseamnă că tot perimetrul va fi vizibil. Interiorul recipientelor, zonele izolate permanent, părțile mascate sau zonele cu restricție specială pot cere un complement în timpul unei opriri. Încadrarea separă deci ce se poate releva în funcționare, ce se poate releva sub condiții și ce va rămâne neobservat.
Este suficientă scanarea pentru a alege racordurile?
Nu. Ea stabilește poziția și mediul vizibil al racordurilor posibile. Alegerea finală depinde și de proces, de posibilitatea de izolare, de golire, spălare sau inertare, de condițiile HSE, de fereastra disponibilă și de accesul de montaj. Acestea se instruiesc împreună cu specialitățile de pe sit.
O modificare locală impune relevarea întregii instalații?
Nu. Perimetrul util acoperă zona de modificat și interfețele susceptibile să decidă proiectul. Poate fi un rack vecin, o structură portantă, un acces de ridicare, un echipament de întreținut sau un tronson necesar izolării. Perimetrul corect nu este nici tot situl, nici doar volumul echipamentului nou: este perimetrul deciziilor de luat.
Ce se întâmplă când sursele se contrazic?
Nu alegem în tăcere cifra cea mai comodă. Înregistrăm abaterea, sursa ei și impactul ei potențial. Data este apoi verificată printr-o observație suplimentară, printr-un document de referință sau printr-o validare a specialității competente. Până la obținerea acestui arbitraj, ea rămâne identificată în studiu ca ipoteză sau punct deschis.
Datele rămân utilizabile după proiect?
Da, cu condiția ca predarea să fi fost definită la încadrare. Norul E57, modelul, registrul liniilor, P&ID-urile și celelalte livrabile trebuie să păstreze indicative și revizii coerente. Valoarea nu stă doar în fiecare fișier, ci în posibilitatea de a urmări legătura dintre echipamentul de pe teren, schemă și documentul care îl descrie.
Metodă și surse
Proporțiile citate pe această pagină provin din analiza internă pe care Moreau Engineering o conduce asupra propriilor proiecte. Ele privesc unsprezece instalații industriale examinate în cadrul unor campanii de audit repetate și ansamblul releveelor analizate pentru gravitatea constatărilor. Extragere din 19 august 2026: măsurătoarea continuând, aceste valori sunt datate. Nu publicăm decât agregate care privesc cinci relevee sau mai multe și nicio cifră care să poată fi legată de o instalație identificabilă.
Pagină redactată de Moreau Engineering, birou de proiectare de conducte și proces, cu sediul în Timișoara din 2005. Ultima revizuire: 19 august 2026. Angajamentele noastre de confidențialitate sunt detaliate pe pagina Securitate și confidențialitate.
